插入式電磁流量計的應用以及在工程中的運用

插入式電磁流量計的應用以及在工程中的運用
伴隨著科技進步的發展,在 電磁流量計大家族中出現了一種插式安裝的電磁流量計。此類儀表盤因其構造簡易、重量較輕、安裝便捷、維護保養量小、價格低,很受工程項目設計師及客戶的熱烈歡迎。
　　近些年,伴隨著對設備及公共工程計量規定的提升 ,在目前設備的技改項目、新設備和基本建設項目的設計方案中,針對設備內外的新鮮水、冷卻循環水、廢水等選用了一批插式電磁流量計,應用實際效果非常好,解決了這種物質在設備內和公共係統軟件中的流量檢測和計量檢定難題。
1　大管道導電性液體的總流量測量方式
　　從當今的技術性講,測量大管道導電性液體流量的檢驗方式 較多,現將常見的幾類方式 表明以下。
1.1　封閉式管道(滿管)總流量測量
1)電磁流量計,文中有詳細描述。
2)孔板流量計(包含同舟銳填料、1/4圓洞板等),為規範的總流量測量元器件,構造簡易、高精度、可重複性好、不用當場校準、使用期長,但規定接管段長、有風阻、流速規定高,不宜在大口徑管道中應用。
3)文丘裏管、皮托管或阿牛巴等,能夠在大管道測量中應用,但因為被測物質流速低,故測量精度較低。
4)超聲波流量計是一種新式的非接觸式總流量測量儀表盤,現已經逐步推廣應用,但不宜於在埋地管道中安裝。
5)渦街流量計也是一種可選擇的總流量測量儀表盤,從中國應用看來,應用實際效果差別很大,且規定有嚴苛的接管段及一定的最少流速,一般在直埋的大管道安裝也不適合。
6)渦輪流量計,中國非常少選用,也受流速限定。1.2　灌渠或封閉式(不滿意管)總流量測量
1)灌渠式:測量灌渠液位儀(用負壓式、超音波式、浮標式、反吹風式等),在灌渠截麵已經知道的狀況下,可測算出總流量。
2)超音波式:測量灌渠或不滿意管內的液體液位及流速,依據液體穿過的截麵測算其總流量。
2　石油化工公司廣州中山大學規格導電性液體流量測量中的難題
2.1　在原油化工企業中,設備及公共工程項目中的大口徑液體大部分是新鮮水、除鹽水、冷卻循環水、廢水及海麵等導電性液體,他們本身及管道安裝的特性是:
1)管經大,一些加工廠的冷卻循環水管道管經可大到1.8～ 2.0M,為了更好地降低占地及緩解管橋載荷及防寒等緣故,一般均選用埋地鋪設。
2)因為運輸總流量大,為了更好地降低長期性實際操作花費,一般設計方案流速稍低,且總流量及流速常常有轉變。
3)冷卻循環水及廢水有不一樣水平的懸浮固體或沉淤物、水體標準差。
4)當場儀表盤安裝在設備界限之外,儀表盤穿管及電源線鋪設較為艱難。
5)計量檢定精密度考慮企業內部做物料平衡及經濟評價就可以。
2.2在所述場地應用的蒸汽流量計多見管裝對夾止回閥電磁流量計和法蘭盤取壓內切圓銳填料,銳填料測量中關鍵存有下列難題。
1)因為管道為地底鋪設,儀表盤安裝處設一地底井,待儀表盤安裝時易地底井滲水,將管道所有浸入,井運行內存很多髒物,使儀表盤安裝沒法開展;安裝後儀表盤長期性浸入在水中也沒法維修。
2)充分考慮冬季防寒,安裝智能變送器的儀表箱及測量導線規定開展隔熱保溫電伴熱,因為這種儀表盤基礎都會設備或加工廠的邊境線上,間距電伴熱蒸氣(或開水)及智能回水點太遠,故使電伴熱導致非常大艱難。
3)需水量隨加工工藝設備實際操作標準而經常出現轉變,其總流量和流速轉變很大,有時候在很低流速下工作中,其測量精度不高,測量偏差很大。
從基本原理、構造及安裝上,渦街流量計是一種不錯的測量方式 ,但在冷卻循環水、廢水大管道測量中也存有一些難題:
1)渦街流量計的測量精度與流速關聯很大(即液體應在一定的流阻以上),不適合這類大管道、流速低的液體測量;
2)不適合安裝在被浸水沒的場地;
3)堆積物及懸浮固體在渦街感應器中堆積時對測量精度有影響;
4)使用期較短。
3　電磁流量計的特性
1)測量不會受到流體密度、溫度、工作壓力、黏度和電導率轉變的危害,且與流速遍布不相幹;
2)測量管截麵沒有收攏,無阻攔流動性構件、無工作壓力損害;
3)適用稠狀、淤泥及帶固態的液體;
4)精密度較高,± 0.5%;
5)可輸出與流速成正比例的線形脈衝信號或
差分信號,測量範疇寬、線形好、零點平穩;
6)可用管經範疇寬(16～ 2500m)、規定較少的接管段;
7)電級和內襯可選用不一樣材料生產製造,抗腐蝕、耐磨損、可在高溫和水中安裝;
8)運用限定:測量液體務必有最少電導率(1μ S/cm隨供應商而定);測量液體有堆積物時,會使測量精度減少;對溫度和工作壓力有一定限定。

4 插入式電磁流量計的特性及運用

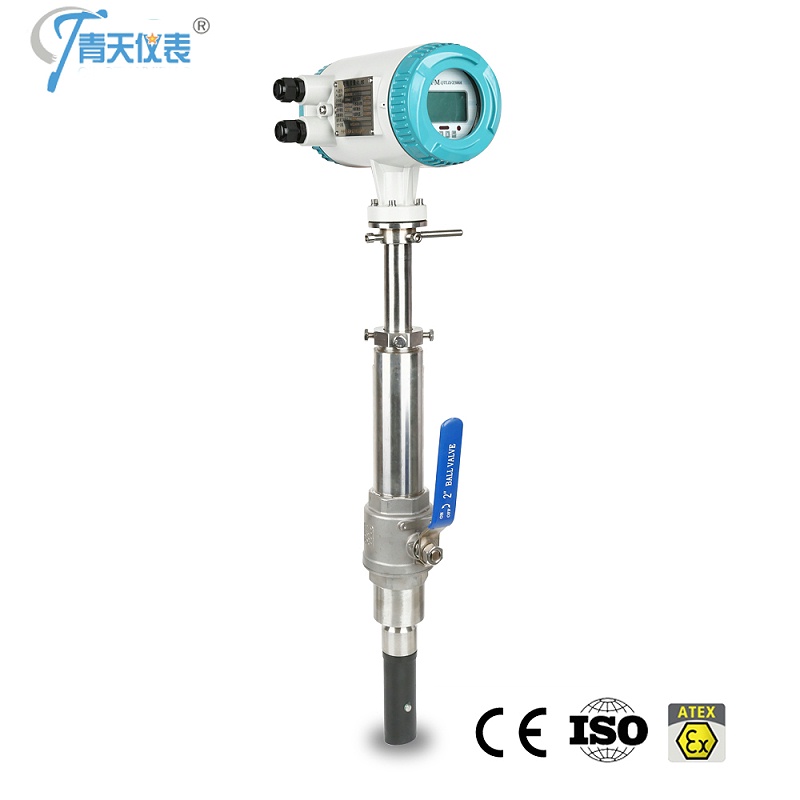

4.1　插入式電磁流量計的特性

1)感應器(攝像頭)插入被測管道,與一般管裝對夾止回閥電磁流量計對比,具備體型小、安裝便捷、項目投資少等優勢;
2)感應器插進深層僅為管道直徑的10%～
12.5%,無壓損,尤其適用大口徑管道中的總流量測量,有優異的特性價格對比;
3)無堵塞、無損壞件、免維護保養;
4)感應器能夠製成深潛浸入型(IP68),很適合在加工廠中埋地管道上安裝;
5)能夠出示防爆型構造商品;
6)選用電流量、差分信號輸出,肯定零點平穩
7)測量最少流速能致0.1米/s(乃至更低),最少電導率≥ 20μS/cm;
8)感應器可帶安裝配件,當場安裝非常容易;
9)精度較低,一般為± 1%。
